MPSF6- 绝缘手动机械工具

适用于 SF6 系统 MT 配电盘终端

• 设计用于外部圆锥形终端连接器的组装和拆装端子，电压等
• 级位于 12 至 36kV 之间

技术特点：

• 对称操作的机械工具；
• 可拆卸压缩头；
• 伸缩手柄：350-560 mm
• 最大行程：10 mm
• 最大线性行程：30 mm
• 压缩力：60 kN
• 手柄开合角度：120°
• 工具尺寸：160x507x85 mm
• 工具重量：3.1 kg

使用范围：

头部	电压范围	电流	横界面
1	12KV, 24KV,36KV	630 A	25 mm2-240 mm2
2	12KV, 24KV, 36KV	800 A	50 mm2-300 mm2
3	12KV, 24KV,36KV,	1.250 A	150 mm2-630 mm2

描述	型号	尺寸	重量
SF6 系统机械工具套装 -1	MPSF6-1	570x 155x75mm	5,5kg
SF6 系统机械工具套装 -2	MPSF6-2	570x 155x75mm	5,1kg
SF6 系统机械	MPSF6-3	630x 155x95mm	7,4kg

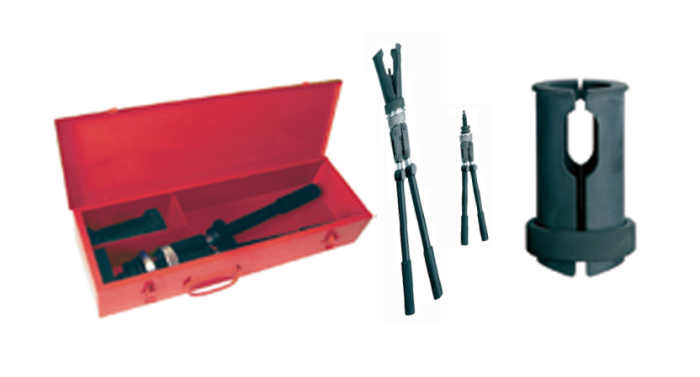

MPSF6-X：标准配置

• 机械压缩工具
• 端子模
• 工具箱（BKMPSF6）

描述	型号	尺寸	重量
不含端子模与包装的 SF6 绝	MPSF6-lose	515 x 155x 73 mm	3,1kg
缘压钳SF6 端子模 1	MKGR1	125  x 65      x 65mm	1,9kg
SF6 端子模 2	MKGR2	125  x 65     x 65mm	1,7kg
SF6 端子模 3	MKGR3	185  x 95     x 95mm	4,0kg
